Ⅰ 產(chǎn)品代碼  YCP0014

Ⅱ 產(chǎn)品特性
       sysmyk®?易清潔長(zhǎng)效親水親油納米涂層，是廣州希森美克新材料科技股份有限公司從英國(guó)SYSMEK GMBH AG&CO., LTD.公司引進(jìn)的一種特種單組分不銹鋼防護(hù)涂層，采用了最新納米技術(shù)，形成三維立體網(wǎng)絡(luò)。該涂層固化后，是純無(wú)機(jī)成分，無(wú)毒無(wú)害，擁有超高的硬度 (9H)，超強(qiáng)的抗氧化及防護(hù)能力，可以保證不銹鋼在350°C以上高溫不黃變。同時(shí)該涂層也可以增強(qiáng)不銹鋼的保護(hù)、耐磨和抗污效果。

*   常溫固化，漆膜硬度可達(dá)9H-10H

*   易清潔，表面污垢可以輕松擦拭

*   耐酸堿腐蝕性能優(yōu)良

*   耐各種家用洗滌劑

*   抗污性佳、優(yōu)秀的耐磨性能

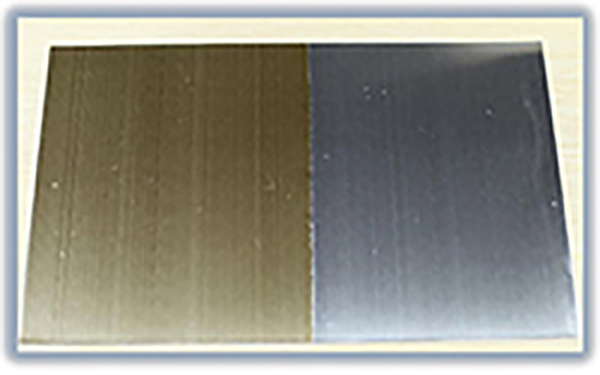

*   防護(hù)不銹鋼高溫不黃變

Ⅲ 適用材質(zhì)

       拉絲不銹鋼

Ⅳ 固化方式

      加熱固化

Ⅴ 應(yīng)用范圍

       不銹鋼等高溫易氧化黃變金屬材料

Ⅵ 施工方法

      施工前處理工藝

1.用不銹鋼清洗劑人工擦洗工件（如果是鋁型材，需要更換針對(duì)鋁型材的清潔劑），擦洗過(guò)程中要做到無(wú)死角無(wú)遺漏，將工件表面殘膠、污垢、油脂等污漬擦洗干凈

2.過(guò)前處理自動(dòng)清洗線:熱水洗——預(yù)脫脂——主脫脂——自來(lái)水洗1——自來(lái)水洗2 ——自來(lái)水洗3——純水洗1——純水洗2——純水洗3

3.用氣槍將工件表面積水吹干大部分，進(jìn)入脫水爐烘干，爐溫為150°C(如果有條件，盡量用冷風(fēng)吹干工件表面)

4.清洗后的工件表面要做到水滴上去，自然鋪展開(kāi)，表面呈現(xiàn)親水狀態(tài)，視為清洗干凈，處理干凈后的表面應(yīng)及時(shí)噴涂(清洗烘干到噴涂的時(shí)間最佳不要超過(guò)30分鐘)，防止重新有灰塵，導(dǎo)致工件表面再次疏水，會(huì)引起噴涂缺陷

5.噴涂工件，人工檢查噴涂是否存在噴涂缺陷(主要是未清洗干凈引起的缺陷)，如果存在，取下有缺陷的工件，再次前處理

6.噴涂好的工件，過(guò)烘烤線，爐溫控制在80°C(工件實(shí)際溫度在50°C左右)，烘烤10分鐘，然后繼續(xù)過(guò)烘烤線，爐溫控制在270°C(工件實(shí)際溫度在250°C左右)，繼續(xù)烘烤30分鐘

7.要求施工環(huán)境無(wú)灰塵、有排風(fēng)裝置或相應(yīng)的空氣吸塵設(shè)備，以保證施工質(zhì)量

    涂裝

1. 噴涂前涂料采用400目濾布過(guò)濾

2.噴槍，選擇日本專用的水性噴槍，牌號(hào)是:日本巖田LPH-101，噴出壓力:0.6-0.8MPa，噴涂距離:15-25 厘米，推薦濕漆膜厚度:3-5 微米，干膜厚度 1-2 微米,施工溫度:10-30 °C，相對(duì)濕度:45%-75%

3. 噴房的潔凈度在1萬(wàn)級(jí)以內(nèi)，即單位立方英尺中粒徑≥0.5μm的塵埃粒子<10000個(gè)

4. 流平區(qū)、烘烤區(qū)的潔凈度在10萬(wàn)級(jí)以內(nèi)，即單位立方英尺中粒徑≥0.5μm塵埃的粒子<100000 個(gè)

Ⅶ 存儲(chǔ)

        建議存儲(chǔ)溫度：                        18～25℃

     使用期限：                             6個(gè)月

Ⅷ 包裝

1000g／瓶

Ⅸ 淘寶鏈接

   https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.50111debnit5p7&ft=t&id=624201396078

• YCP0014-Sysmyk?不銹鋼耐高溫黃變納米涂層下載
